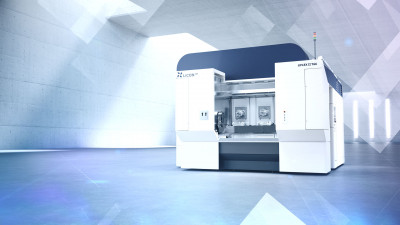

LiFLEX II 766 im LiCON Innovation Center
LiFLEX II Doppelspindler

LiFLEX II 766

Entdecken Sie das doppelspindlige Bearbeitungszentrum LiFLEX II 766 für die horizontale 5-Achs-Bearbeitung.

Auf einen Blick

Die LiFLEX II 766

4- & 5-Achs-Konfiguration
9 m/s² Beschleunigung
90 m/min Eilgang
Prozesskühlung: trocken, KSS, MMS
Verfügbar mit i- oder i³-Technologie
Kubaturen

Verfahrwege und Störkuben

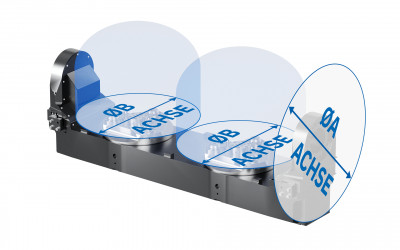

Grafik der Kubatur der LiFLEX II Doppelspindler

Die LiFLEX II 766 verfügt über Verfahrwege von 750 / 660 / 650 mm in X / Y / Z sowie über einen Störkubus von 1200 mm in der A-Achse und Störkuben von 749 mm in der B-Achse.

LiFLEX II 766

Verfügbare Beladeoptionen

Die LiFLEX II 766 ist als direktbeladene Maschine, mit Palettenwechsler oder mit Doppelschwenkträger erhältlich.

LiCON Beladeoption Direktbeladung LiCON Beladeoption Palettenwechsler LiCON Beladeoption Doppelschwenkträger

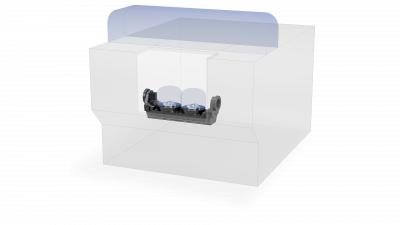

Die Direktbeladung kommt für Prozesse mit kurzen Be- und Entladezeiten in Relation zur Bearbeitungszeit zum Einsatz.

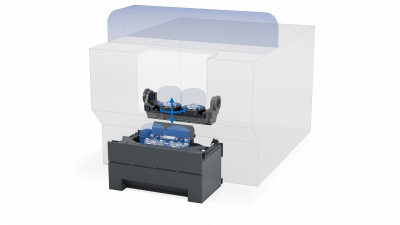

Der Palettenwechsler eignet sich für Prozesse mit kurzen Bearbeitungszeiten und häufigen Umrüstvorgängen.

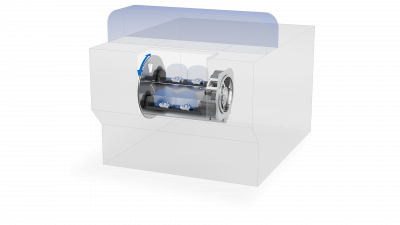

Für Prozesse mit kurzen Bearbeitungszeiten und häufigen Umrüstvorgängen empfielt sich der Doppelschwenkträger.

Technische Daten

LiFLEX II 766 im Vergleich

Weitere Spezifikationen auf Anfrage. Wir behalten uns das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen.

LiFLEX II 766 LiFLEX II 444 LiFLEX II 655 LiFLEX II 776 LiFLEX II 1076 LiFLEX II 1276 LiFLEX II 1576
Achsen (* Schwenkkopf) 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5
Unabhängige Achsen / /
Zusätzliche Z₂-Achse (optional) - - - - - - -
Spindelabstand 750 mm 400 / 450 mm 600 mm 750 mm 1050 mm 1200 mm 1500 mm
Spindel-Drehmoment (max.) 100 / 200 / 500 Nm 100 / 200 / 500 Nm 100 / 200 Nm 100 / 200 Nm 100 / 200 Nm 100 / 200 Nm 100 / 200 Nm
Spindel-Drehzahl (max.) 6000 - 16000 rpm 6000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm
Verfahrwege (X / Y / Z) 750 / 660 / 650 mm 450 / 500 / 420 mm 600 / 500 / 500 mm 750 / 700 / 650 mm 1050 / 700 / 650 mm 1200 / 700 / 650 mm 1500 / 700 / 650 mm
Spindel (HSK) 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100
Werkzeugmagazin 60 / 98 / 168 60 / 120 / 160 60 / 120 / 168 60 / 96 / 120 / 140 63 / 126 / 168 64 / 128 / 160 65 / 130
Direktbeladung X X X X X X X
Palettenwechsler X X X X X X X
Doppelschwenkträger X X X X - - -
Beschleunigung (Linearachsen, max.) 9 m/s² 9 m/s² 12 m/s² 12 m/s² 12 m/s² 12 m/s² 12 m/s²
Eilgang (Linearachsen, max.) 90 m/min 90 m/min 80 m/min 80 m/min 80 m/min 80 m/min 80 m/min
Störkuben (A- / B-Achse) 1200 / 749 mm 765 / 449 mm 1000 / 599 mm 1200 / 749 mm 1600 / 1049 mm 1600 / 1199 mm 1600 / 1499 mm
Prozesskühlung trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS
Kontaktformular

Haben Sie Fragen?

Unsere Experten sind bereit.

*Pflichtfelder

LiFLEX II Doppelspindler

Entdecken Sie unsere anderen doppelspindligen Bearbeitungszentren.

LiFLEX I 744 auf weißem Hintergrund
LiFLEX I 1276 auf weißem Hintergrund
LiFLEX I 12126 auf weißem Hintergrund

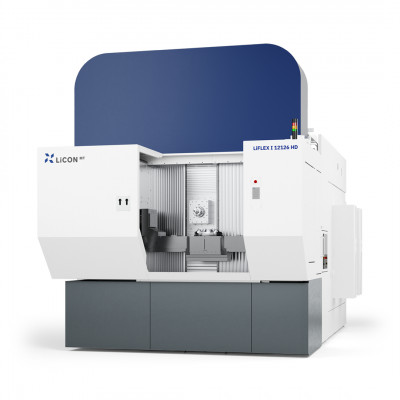

LiFLEX I 12126 HD auf weißem Hintergrund
LiFLEX II 444 auf weißem Hintergrund
LiFLEX II 776 auf weißem Hintergrund
LiFLEX II 766 auf weißem Hintergrund
LiFLEX II 776 auf weißem Hintergrund
LiFLEX II 1076  auf weißem Hintergrund
LiFLEX II 1276 auf weißem Hintergrund
LiFLEX II 1576 auf weißem Hintergrund

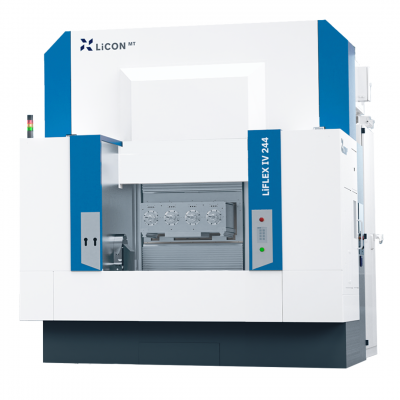

LiFLEX IV 244 auf weißem Hintergrund
