Maximale Performance dank 5-Achs-Konfiguration
Für maximale Performance kommen LiFLEX II Doppelspindler überwiegend als 5-Achs-Konfiguration zum Einsatz.

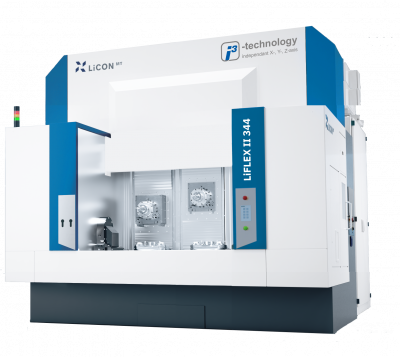

Hochpräzise dank i³-Technologie
Mit der LiCON i³-Technologie lassen sich bei LiFLEX II Doppelspindlern beide Motorspindeln unabhängig und ohne Reduzierung der Spindelsteifigkeiten in allen drei Hauptachsen – X, Y und Z – korrigieren.
So produktiv wie zwei Einspindler bei reduzierter Aufstellfläche
Digital optimierte Maschinenstrukturen sorgen dafür, dass beide Motorspindeln ohne gegenseitige Beeinflussung ihre vollständige Zerspanleistung am Werkstück abrufen können. Dadurch sind LiFLEX II Doppelspindler so produktiv wie zwei Einspindler, benötigen allerdings deutlich weniger Fläche in der Produktionshalle.
Vielfältige Konfigurations- möglichkeiten
Das modulare LiFLEX Baukastenprinzip ermöglicht die Konfiguration der LiFLEX II Doppelspindler ganz nach Ihrem Bedarf. Zur Auswahl stehen verschiedene Beladeoptionen sowie unterschiedliche Varianten von Motorspindeln, Werkzeugmagazinen, Werkzeugwechselsystemen und Systemen zur Prozesskühlung.

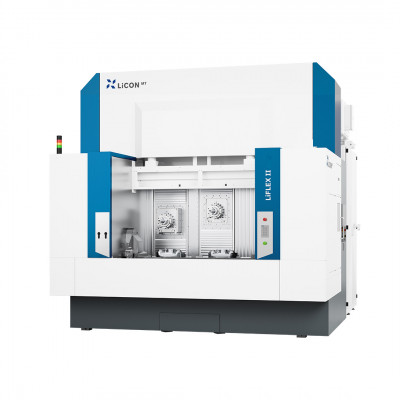

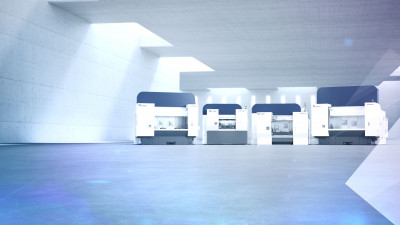

LiFLEX II Doppelspindler
LiFLEX II Doppelspindler bieten Spindelabstände von 400 mm bis 1500 mm. Ausgestattet mit der LiCON i³-Technologie können bei LiFLEX II Doppelspindlern beide Motorspindeln unabhängig voneinander korrigiert werden, ohne die Spindelsteifigkeiten zu reduzieren.

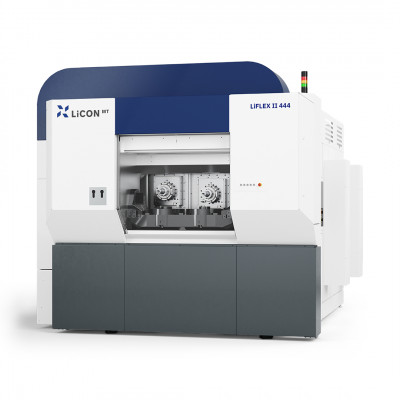

LiFLEX II 444
Verfahrwege von 450 / 500 / 420 mm in X / Y / Z

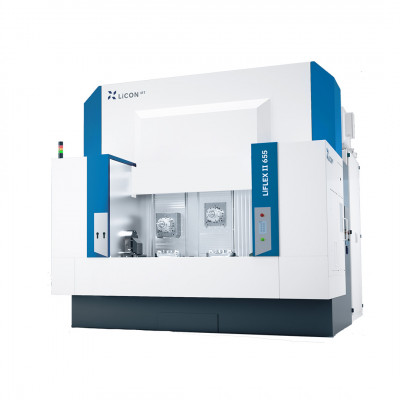

LiFLEX II 655
Verfahrwege von 600 / 550 / 500 mm in X / Y / Z

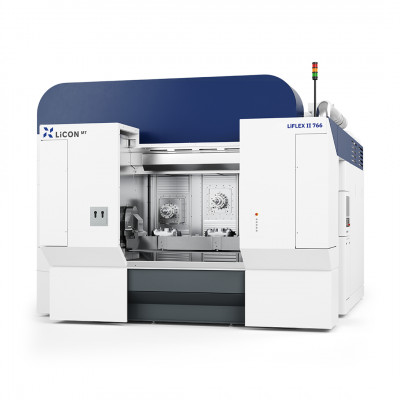

LiFLEX II 766
Verfahrwege von 750 / 660 / 650 mm in X / Y / Z

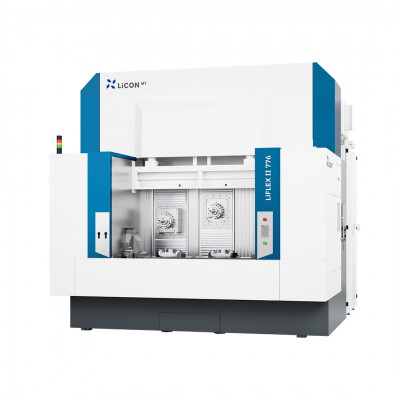

LiFLEX II 776
Verfahrwege von 750 / 700 / 650 mm in X / Y / Z
LiFLEX II 1076
Verfahrwege von 1050 / 700 / 650 mm in X / Y / Z
LiFLEX II 1276
Verfahrwege von 1200 / 700 / 650 mm in X / Y / Z

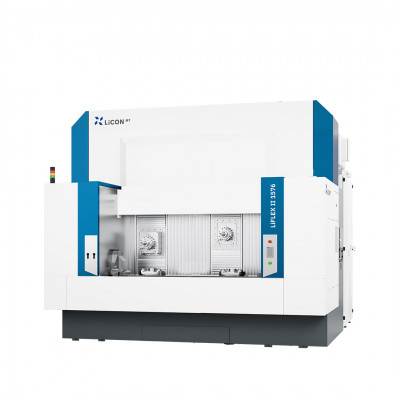

LiFLEX II 1576
Verfahrwege von 1500 / 700 / 650 mm in X / Y / Z
LiFLEX II im Vergleich
LiFLEX I 755 | LiFLEX I 1276 | LiFLEX I 12126 | LiFLEX I 12126 HD | LiFLEX II 444 | LiFLEX II 655 | LiFLEX II 766 | LiFLEX II 776 | LiFLEX II 1076 | LiFLEX II 1276 | LiFLEX II 1576 | LiFLEX IV 244 | LiFLEX IV 366 | LiFLEX I 17136 | LiFLEX I 20136 | LiFLEX I 30166 | LiFLEX I+I | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Achsen (* Schwenkkopf) | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 | 4 | 5* |
Unabhängige Achsen | - | - | - | - | / | - | - | ||||||||||
Zusätzliche Z₂-Achse (optional) | - | - | - | - | - | - | - | - | - | - | - | - | - | X | X | X | X |
Spindelabstand | - | - | - | - | 400 / 450 mm | 600 mm | 750 mm | 750 mm | 1050 mm | 1200 mm | 1500 mm | 225 mm | 375 mm | - | - | - | 703-1700 mm |
Spindel-Drehmoment (max.) | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 / 500 Nm | 100 / 200 Nm | 100 / 200 / 500 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 85 Nm | 100 /200 Nm | 85 Nm | 100 Nm | 100 Nm | 85 Nm |
Spindel-Drehzahl (max.) | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 6000 - 16000 rpm | 8000 - 16000 rpm | 6000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 rpm | 8000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm |
Verfahrwege (X / Y / Z) | 750 / 550 / 500 mm | 1250 / 700 / 650 mm | 1250 / 1250 / 650 mm | 1250 / 1250 / 650 mm | 450 / 500 / 420 mm | 600 / 550 / 500 mm | 750 / 660 / 650 mm | 750 / 700 / 650 mm | 1050 / 700 / 650 mm | 1200 / 700 / 650 mm | 1500 / 700 / 650 mm | 225 / 470 / 420 mm | 375 / 660 / 650 mm | 1700 / 1300 / 650 mm | 2000 / 1300 / 650 mm | 3000 / 1600 / 600 mm | xx / xx / xx mm |
Spindel (HSK) | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 | 63 / 100 | 63 | 63 | 63 | 63 |
Werkzeugmagazin | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 60 / 120 / 160 | 60 / 120 / 168 | 60 / 98 / 168 | 60 / 96 / 120 / 140 | 63 / 126 / 168 | 60 / 120 / 144 | 65 / 130 | 80 / 160 | 72 / 144 | 30 / 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 30 / 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 30 / 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 30 / 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) |
Direktbeladung | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X |
Palettenwechsler | X | X | X | X | X | X | X | X | X | X | X | - | - | - | - | - | - |
Doppelschwenkträger | X | - | - | - | X | X | X | X | - | - | - | X | X | - | - | - | - |
Beschleunigung (Linearachsen, max.) | 12 m/s² | 12 m/s² | 12 m/s² | 15 m/s² | 9 m/s² | 12 m/s² | 9 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 9 m/s² | 9 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | xx m/s² |
Eilgang (Linearachsen, max.) | 80 m/min | 80 m/min | 140 m/min | 150 m/min | 90 m/min | 80 m/min | 90 m/min | 80 m/min | 80 m/min | 80 m/min | 80 m/min | 75 m/min | 75 m/min | 100 m/min | 100 m/min | 100 m/min | xx m/min |
Störkuben (A- / B-Achse) | 700 / 700 mm | 1600 / 1600 mm | 1600 / 1600 mm | 1600 / 1600 mm | 765 / 449 mm | 1000 / 599 mm | 1200 / 749 mm | 1200 / 749 mm | 1600 / 1049 mm | 1600 / 1199 mm | 1600 / 1499 mm | 600 / 224 mm | 750 / 374 mm | 2300 / 1850 mm | 2300 / - mm | 2300 / - mm | xx / xx mm |
Prozesskühlung | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS |
Entdecken Sie die anderen LiFLEX Baureihen
Neben den LiFLEX II Doppelspindlern bietet die LiFLEX Familie auch leistungsstarke Einspindler und Vierspindler. Die LiFLEX GigaLine umfasst ein- und zweispindlige Maschinen für die Bearbeitung großer und komplexer Werkstücke. Erfahren Sie mehr über unsere LiFLEX Baureihen.
