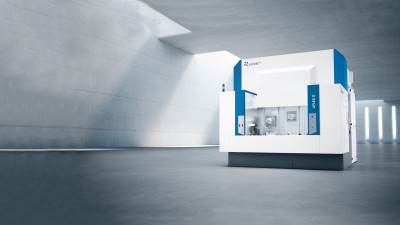

LiFLEX II 1076 im LiCON Innovation Center
LiFLEX II Doppelspindler

LiFLEX II 1076

Entdecken Sie das doppelspindlige Bearbeitungszentrum LiFLEX II 1076 für die horizontale 5-Achs-Bearbeitung.

Auf einen Blick

Die LiFLEX II 1076

4- & 5-Achs-Konfiguration
12 m/s² Beschleunigung
80 m/min Eilgang
Prozesskühlung: trocken, KSS, MMS
Verfügbar mit i³-Technologie
Kubaturen

Verfahrwege und Störkuben

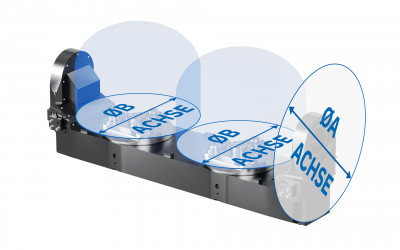

Grafik der Kubatur der LiFLEX II Doppelspindler

Die LiFLEX II 1076 verfügt über Verfahrwege von 1050 / 700 / 650 mm in X / Y / Z sowie über einen Störkubus von 1600 mm in der A-Achse und Störkuben von 1049 mm in der B-Achse.

LiFLEX II 1076

Verfügbare Beladeoptionen

Die LiFLEX II 1076 ist als direktbeladene Maschine oder mit Palettenwechsler erhältlich.

LiCON Beladeoption Direktbeladung LiCON Beladeoption Palettenwechsler

Die Direktbeladung kommt für Prozesse mit kurzen Be- und Entladezeiten in Relation zur Bearbeitungszeit zum Einsatz.

Der Palettenwechsler eignet sich für Prozesse mit kurzen Bearbeitungszeiten und häufigen Umrüstvorgängen.

Technische Daten

LiFLEX II 1076 im Vergleich

Weitere Spezifikationen auf Anfrage. Wir behalten uns das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen.

LiFLEX II 1076 LiFLEX II 444 LiFLEX II 655 LiFLEX II 766 LiFLEX II 776 LiFLEX II 1276 LiFLEX II 1576
Achsen (* Schwenkkopf) 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5
Unabhängige Achsen / /
Zusätzliche Z₂-Achse (optional) - - - - - - -
Spindelabstand 1050 mm 400 / 450 mm 600 mm 750 mm 750 mm 1200 mm 1500 mm
Spindel-Drehmoment (max.) 100 / 200 Nm 100 / 200 / 500 Nm 100 / 200 Nm 100 / 200 / 500 Nm 100 / 200 Nm 100 / 200 Nm 100 / 200 Nm
Spindel-Drehzahl (max.) 8000 - 16000 rpm 6000 - 16000 rpm 8000 - 16000 rpm 6000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm
Verfahrwege (X / Y / Z) 1050 / 700 / 650 mm 450 / 500 / 420 mm 600 / 500 / 500 mm 750 / 660 / 650 mm 750 / 700 / 650 mm 1200 / 700 / 650 mm 1500 / 700 / 650 mm
Spindel (HSK) 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100
Werkzeugmagazin 63 / 126 / 168 60 / 120 / 160 60 / 120 / 168 60 / 98 / 168 60 / 96 / 120 / 140 64 / 128 / 160 65 / 130
Direktbeladung X X X X X X X
Palettenwechsler X X X X X X X
Doppelschwenkträger - X X X X - -
Beschleunigung (Linearachsen, max.) 12 m/s² 9 m/s² 12 m/s² 9 m/s² 12 m/s² 12 m/s² 12 m/s²
Eilgang (Linearachsen, max.) 80 m/min 90 m/min 80 m/min 90 m/min 80 m/min 80 m/min 80 m/min
Störkuben (A- / B-Achse) 1600 / 1049 mm 765 / 449 mm 1000 / 599 mm 1200 / 749 mm 1200 / 749 mm 1600 / 1199 mm 1600 / 1499 mm
Prozesskühlung trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS
