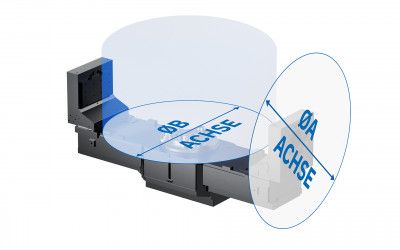

Verfahrwege und Störkuben

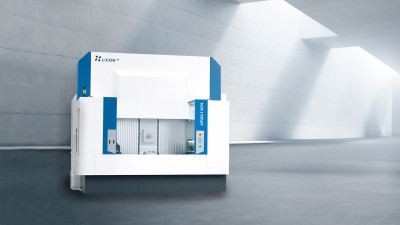

Die LiFLEX I 1276 verfügt über Verfahrwege von 1250 / 700 / 650 mm in X / Y / Z sowie über einen Störkubus von 1600 mm in der A-Achse und 1600 mm in der B-Achse.

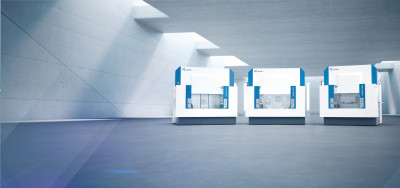

LiFLEX I 1276 im Vergleich
Weitere Spezifikationen auf Anfrage. Wir behalten uns das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen.
LiFLEX I 1276 | LiFLEX I 755 | LiFLEX I 12126 | LiFLEX I 12126 HD | |
---|---|---|---|---|
Achsen | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 |
Unabhängige Achsen | - | - | - | - |
Zusätzliche Z₂-Achse (optional) | - | - | - | - |
Spindelabstand | - | - | - | - |
Spindel-Drehmoment (max.) | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm |
Spindel-Drehzahl (max.) | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm |
Verfahrwege (X / Y / Z) | 1250 / 700 / 650 mm | 750 / 550 / 500 mm | 1250 / 1250 / 650 mm | 1250 / 1250 / 650 mm |
Spindel (HSK) | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 |
Werkzeugmagazin | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage |
Direktbeladung | X | X | X | X |
Palettenwechsler | X | X | X | X |
Doppelschwenkträger | - | X | - | - |
Beschleunigung (Linearachsen, max.) | 12 m/s² | 12 m/s² | 12 m/s² | 15 m/s² |
Eilgang (Linearachsen, max.) | 80 m/min | 80 m/min | 140 m/min | 150 m/min |
Störkuben (A- / B-Achse) | 1600 / 1600 mm | 700 / 700 mm | 1600 / 1600 mm | 1600 / 1600 mm |
Prozesskühlung | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS |
