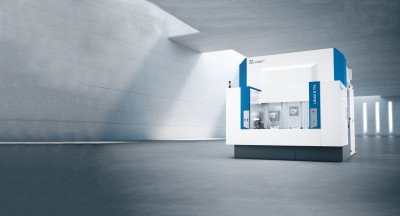

LiFLEX II 776 im LiCON Innovation Center
LiFLEX II Doppelspindler

LiFLEX II 776

Entdecken Sie das doppelspindlige Bearbeitungszentrum LiFLEX II 776 für die horizontale 5-Achs-Bearbeitung.

Auf einen Blick

Die LiFLEX II 776

Weitere Spezifikationen auf Anfrage. Wir behalten uns das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen.

4- & 5-Achs-Konfiguration
12 m/s² Beschleunigung
80 m/min Eilgang
Prozesskühlung: trocken, KSS, MMS
Verfügbar mit i³-Technologie
Kubaturen

Verfahrwege und Störkuben

Grafik der Kubatur der LiFLEX II Doppelspindler

Die LiFLEX II 776 verfügt über Verfahrwege von 750 / 700 / 650 mm in X / Y / Z sowie über einen Störkubus von 1200 mm in der A-Achse und Störkuben von 749 mm in der B-Achse.

LiFLEX II 776

Verfügbare Beladeoptionen

Die LiFLEX II 776 ist als direktbeladene Maschine, mit Palettenwechsler oder mit Doppelschwenkträger erhältlich.

LiCON Beladeoption Direktbeladung LiCON Beladeoption Palettenwechsler LiCON Beladeoption Doppelschwenkträger

Die Direktbeladung kommt für Prozesse mit kurzen Be- und Entladezeiten in Relation zur Bearbeitungszeit zum Einsatz.

Der Palettenwechsler eignet sich für Prozesse mit kurzen Bearbeitungszeiten und häufigen Umrüstvorgängen.

Für Prozesse mit kurzen Bearbeitungszeiten und häufigen Umrüstvorgängen empfielt sich der Doppelschwenkträger.

Technische Daten

LiFLEX II 776 im Vergleich

LiFLEX II 776 LiFLEX II 444 LiFLEX II 655 LiFLEX II 766 LiFLEX II 1076 LiFLEX II 1276 LiFLEX II 1576
Achsen (* Schwenkkopf) 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5
Unabhängige Achsen /
Zusätzliche Z₂-Achse (optional) - - - - - - -
Spindelabstand 750 mm 400 / 450 mm 600 mm 750 mm 1050 mm 1200 mm 1500 mm
Spindel-Drehmoment (max.) 100 / 200 Nm 100 / 200 / 500 Nm 100 / 200 Nm 100 / 200 / 500 Nm 100 / 200 Nm 100 / 200 Nm 100 / 200 Nm
Spindel-Drehzahl (max.) 8000 - 16000 rpm 6000 - 16000 rpm 8000 - 16000 rpm 6000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm
Verfahrwege (X / Y / Z) 750 / 700 / 650 mm 450 / 500 / 420 mm 600 / 550 / 500 mm 750 / 660 / 650 mm 1050 / 700 / 650 mm 1200 / 700 / 650 mm 1500 / 700 / 650 mm
Spindel (HSK) 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100
Werkzeugmagazin 60 / 96 / 120 / 140 60 / 120 / 160 60 / 120 / 168 60 / 98 / 168 63 / 126 / 168 60 / 120 / 144 65 / 130
Direktbeladung X X X X X X X
Palettenwechsler X X X X X X X
Doppelschwenkträger X X X X - - -
Beschleunigung (Linearachsen, max.) 12 m/s² 9 m/s² 12 m/s² 9 m/s² 12 m/s² 12 m/s² 12 m/s²
Eilgang (Linearachsen, max.) 80 m/min 90 m/min 80 m/min 90 m/min 80 m/min 80 m/min 80 m/min
Störkuben (A- / B-Achse) 1200 / 749 mm 765 / 449 mm 1000 / 599 mm 1200 / 749 mm 1600 / 1049 mm 1600 / 1199 mm 1600 / 1499 mm
Prozesskühlung trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS trocken, KSS, MMS
Kontaktformular

Haben Sie Fragen?

Unsere Experten sind bereit.

*Pflichtfelder

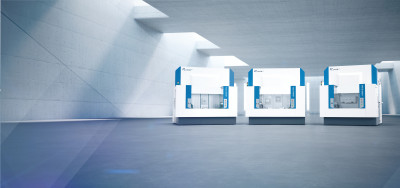

LiFLEX II Doppelspindler
