5-Achs-Bearbeitung mit bis zu 3.000 mm X-Hub
Dank unseres modularen Baukastens können wir unsere Maschinen anpassen und erweitern:
• Hinzufügen einer Z₂-Achse: Vergrößert den Störkubus um die A-Achse.
• Aufrüstung mit unserer innovativen i³-Technologie.
• I+I-Option: Simultane Bearbeitung mit zwei Spindeln an einem Bauteil, sogar unter Einsatz einer Schwenkspindel.
Die Vielseitigkeit der GigaLine ermöglicht eine effiziente und präzise Bearbeitung selbst bei komplexen Bauteilen.
LiFLEX I+I mit bis zu 7 Achsen
Zwei unterschiedliche Bearbeitungsaufgaben in einer Maschine
• Zwei Spindeln
• Bearbeitung mit 4, 5 oder 7 Achsen
• Spindelabstand 600 – 2.500 mm
LiFLEX I mit 4 oder 5 Achsen
Eine großdimensionale Bearbeitungsaufgabe in einer Maschine
• Eine Spindel
• 4-/5-Achs-Bearbeitung
• Bis 3.000 mm X-Hub
Body-In-White
Der Trend zum Leichtbau bei der Herstellung von Karosserien für moderne Automobile setzt sich fort. Unsere LiFLEX GigaLine ermöglicht die Komplettbearbeitung großer Bauteile in nur einer Aufspannung:
• Bis zu sieben Achsen
• Werkstückgrößen bis 3.000 mm
• Ein- und doppelspindlig an einem Werkstück
• Body-In-White-Komplettbearbeitung
Entdecken Sie die Highlights unserer GigaLine für präzise und effiziente Bearbeitungsaufgaben.
LiFLEX GigaLine

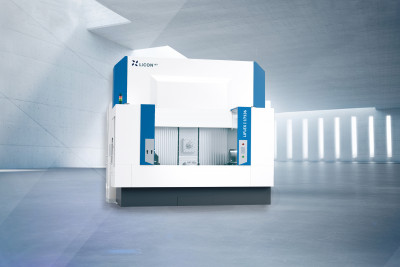

LiFLEX I 17136
Verfahrwege von 1700 / 1300 / 650 mm in X / Y / Z

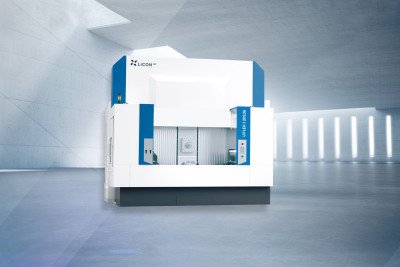

LiFLEX I 20136
Verfahrwege von 2000 / 1300 / 650 mm in X / Y / Z

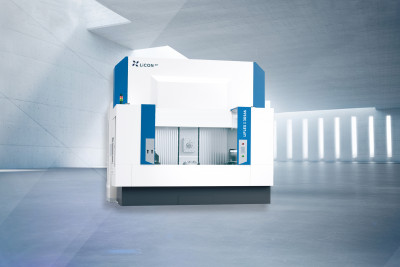

LiFLEX I 30166
Verfahrwege von 3000 / 1600 / 600 mm in X / Y / Z

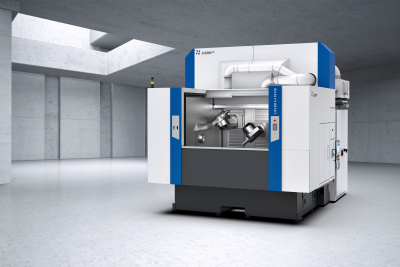

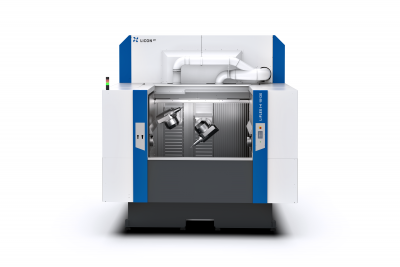

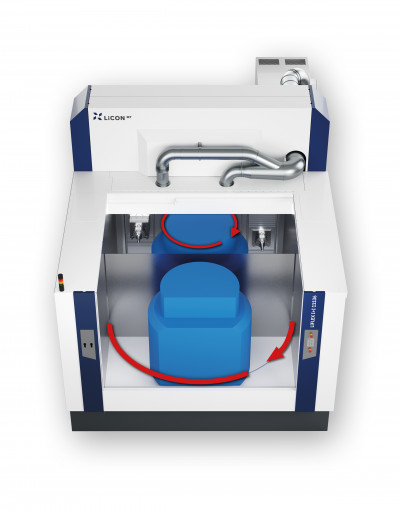

LiFLEX I+I
Simultane Bearbeitung: 2 voneinander unabhängige Spindeln
LiFLEX GigaLine im Vergleich
| LiFLEX I 755 | LiFLEX I 1276 | LiFLEX I 12126 | LiFLEX I 12126 HD | LiFLEX II 444 | LiFLEX II 655 | LiFLEX II 766 | LiFLEX II 776 | LiFLEX II 1076 | LiFLEX II 1276 | LiFLEX II 1576 | LiFLEX IV 244 | LiFLEX IV 366 | LiFLEX I 17136 | LiFLEX I 20136 | LiFLEX I 30166 | LiFLEX I+I | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Achsen | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 | 4 | 5* |
| Unabhängige Achsen | - | - | - | - | / | - | - | ||||||||||
| Zusätzliche Z₂-Achse (optional) | - | - | - | - | - | - | - | - | - | - | - | - | - | X | X | X | X |
| Spindelabstand | - | - | - | - | 400 / 450 mm | 600 mm | 750 mm | 750 mm | 1050 mm | 1200 mm | 1500 mm | 225 mm | 375 mm | - | - | - | 703-1700 mm |
| Spindel-Drehmoment (max.) | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 / 500 Nm | 100 / 200 Nm | 100 / 200 / 500 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 85 Nm | 100 /200 Nm | 85 Nm | 100 Nm | 100 Nm | 85 Nm |
| Spindel-Drehzahl (max.) | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 6000 - 16000 rpm | 8000 - 16000 rpm | 6000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 rpm | 8000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm |
| Verfahrwege (X / Y / Z) | 750 / 550 / 500 mm | 1250 / 700 / 650 mm | 1250 / 1250 / 650 mm | 1250 / 1250 / 650 mm | 450 / 500 / 420 mm | 600 / 550 / 500 mm | 750 / 660 / 650 mm | 750 / 700 / 650 mm | 1050 / 700 / 650 mm | 1200 / 700 / 650 mm | 1500 / 700 / 650 mm | 225 / 470 / 420 mm | 375 / 660 / 650 mm | 1700 / 1300 / 650 mm | 2000 / 1300 / 650 mm | 3000 / 1600 / 600 mm | xx / xx / xx mm |
| Spindel (HSK) | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 | 63 / 100 | 63 | 63 | 63 | 63 |
| Werkzeugmagazin | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 30 / 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 60 / 120 / 160 | 60 / 120 / 168 | 60 / 98 / 168 | 60 / 96 / 120 / 140 | 63 / 126 / 168 | 60 / 120 / 144 | 65 / 130 | 80 / 160 | 72 / 144 | 30 / 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 30 / 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 30 / 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 30 / 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) |
| Direktbeladung | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X |
| Palettenwechsler | X | X | X | X | X | X | X | X | X | X | X | - | - | - | - | - | - |
| Doppelschwenkträger | X | - | - | - | X | X | X | X | - | - | - | X | X | - | - | - | - |
| Beschleunigung (Linearachsen, max.) | 12 m/s² | 12 m/s² | 12 m/s² | 15 m/s² | 9 m/s² | 12 m/s² | 9 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 9 m/s² | 9 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | xx m/s² |
| Eilgang (Linearachsen, max.) | 80 m/min | 80 m/min | 140 m/min | 150 m/min | 90 m/min | 80 m/min | 90 m/min | 80 m/min | 80 m/min | 80 m/min | 80 m/min | 75 m/min | 75 m/min | 100 m/min | 100 m/min | 100 m/min | xx m/min |
| Störkuben (A- / B-Achse) | 700 / 700 mm | 1600 / 1600 mm | 1600 / 1600 mm | 1600 / 1600 mm | 765 / 449 mm | 1000 / 599 mm | 1200 / 749 mm | 1200 / 749 mm | 1600 / 1049 mm | 1600 / 1199 mm | 1600 / 1499 mm | 600 / 224 mm | 750 / 374 mm | 2300 / 1850 mm | 2300 / - mm | 2300 / - mm | xx / xx mm |
| Prozesskühlung | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS |

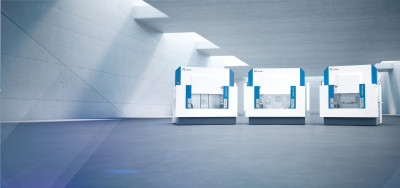

Entdecken Sie die anderen Baureihen der LiFLEX Familie.
Neben der LiFLEX GigaLine mit Groß- und Sondermaschinen zählen auch Einspindler, Doppelspindler und Vierspindler mit vergleichweise kleineren Verfahrwegen zur LiFLEX Familie. Erfahren Sie mehr über unsere LiFLEX Baureihen.
