Verfahrwege und Störkuben
Die LiFLEX IV 244 ist der kompakteste Vierspindler im LiCON-Programm und wurde speziell für die hochpräzise Serienfertigung kleiner Bauteile entwickelt.
Durch die optionale i-Technologie mit unabhängigen Z-Achsen werden minimale Toleranzen, hohe Ausbringung und maximale Flexibilität realisiert.

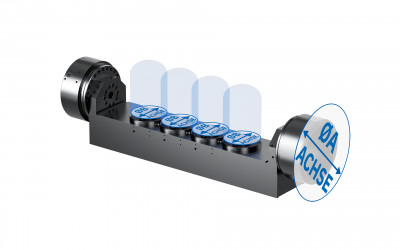

Mit einem Spindelabstand von 225 mm sowie einem Störkubus von Ø 765 mm (A-Achse) und Ø 224 mm (B-Achse) ist die Maschine optimal auf kleine, hochpräzise Werkstücke ausgelegt.
Das kompakte Maschinenkonzept ermöglicht hohe Leistungsfähigkeit bei minimalem Platzbedarf.
Verfügbare Beladeoptionen
Die LiFLEX IV 244 ist als direktbeladene Maschine oder mit Doppelschwenkträger erhältlich.
LiFLEX IV 244 im Vergleich
Weitere Spezifikationen auf Anfrage. Wir behalten uns das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen.
| LiFLEX IV 244 | LiFLEX IV 355 | LiFLEX IV 366 | |
|---|---|---|---|
| Achsen (* Schwenkkopf) | 4 / 5 | 4 / 5 | 4 / 5 |
| Unabhängige Achsen | |||
| Spindelabstand | 225 mm | 300 mm | 375 mm |
| Spindel-Drehmoment (max.) | 100 Nm | 100 / 200 Nm | 100 / 200 Nm |
| Spindel-Drehzahl (max.) | 12000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm |
| Verfahrwege (X / Y / Z) | 225 / 470 / 420 mm | 300 / 500 / 500 mm | 375 / 660 / 650 mm |
| Spindel (HSK) | 63 | 63 / 100 | 63 / 100 |
| Werkzeugmagazin | 80 / 120 | 72 / 156 | 72 / 156 |
| Direktbeladung | X | X | X |
| Palettenwechsler | - | - | - |
| Doppelschwenkträger | X | X | X |
| Beschleunigung (Linearachsen, max.) | 9 m/s² | 9 m/s² | 9 m/s² |
| Eilgang (Linearachsen, max.) | 75 m/min | 75 m/min | 75 m/min |
| Störkuben (A- / B-Achse) | 765 / 224 mm | 1000 / 299 mm | 1000 / 374 mm |
| Prozesskühlung | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS |
