Kubatury
Skoki i przestrzenie robocze
LiFLEX IV 244 to najmniejsza czterowrzecionowa maszyna w tej serii, która dzięki opcjonalnej technologii i niezależnej osi Z umożliwia uzyskanie minimalnych tolerancji przy wysokiej wydajności i elastyczności.

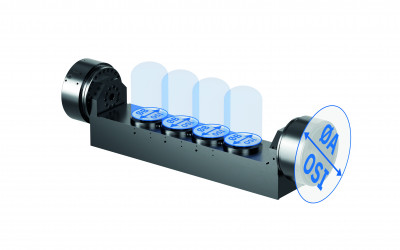

Dzięki odległości między wrzecionami wynoszącej 225 mm i sześcianu interferencyjnemu o średnicy Ø 765 mm (oś A) i Ø 224 mm (oś B) jest ona optymalnie zaprojektowana do obróbki małych, precyzyjnych części.
Jej kompaktowa konstrukcja zmniejsza wymagania przestrzenne, zachowując jednocześnie wysoką wydajność.

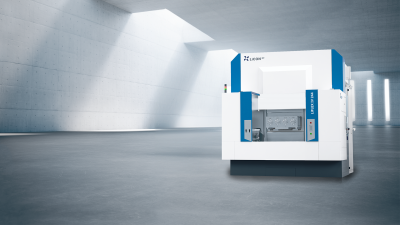

LiFLEX IV 244
Dostępne opcje ładowania
LiFLEX IV 244 jest dostępny jako maszyna z opcją załadunku bezpośredniego lub z podwójną belką obrotową.
Dane techniczne
LiFLEX IV 244 w porównaniu
Dalsze specyfikacje na żądanie. Zastrzegamy sobie prawo do wprowadzania zmian technicznych bez wcześniejszego powiadomienia.
| LiFLEX IV 244 | LiFLEX IV 355 | LiFLEX IV 366 | |
|---|---|---|---|
| Osie (* Obrotowa głowica) | 4 / 5 | 4 / 5 | 4 / 5 |
| Niezależne osie | |||
| Odległość wrzeciona | 225 mm | 300 mm | 375 mm |
| Moment obrotowy wrzeciona (maks.) | 100 Nm | 100 / 200 Nm | 100 / 200 Nm |
| Prędkość wrzeciona (maks.) | 12000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm |
| Ścieżki ruchu (X / Y / Z) | 225 / 470 / 420 mm | 300 / 500 / 500 mm | 375 / 660 / 650 mm |
| Wrzeciono (HSK) | 63 | 63 / 100 | 63 / 100 |
| Magazyn narzędziowy | 80 / 120 | 72 / 156 | 72 / 156 |
| Bezpośrednie ładowanie | X | X | X |
| Zmieniarka palet | - | - | - |
| Podwójna belka obrotowa | X | X | X |
| Przyspieszenie (osie liniowe, maks.) | 9 m/s² | 9 m/s² | 9 m/s² |
| Szybki przesuw (osie liniowe, maks.) | 75 m/min | 75 m/min | 75 m/min |
| Kostki interferencyjne (oś A / B) | 765 / 224 mm | 1000 / 299 mm | 1000 / 374 mm |
| Chłodzenie procesowe | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS |

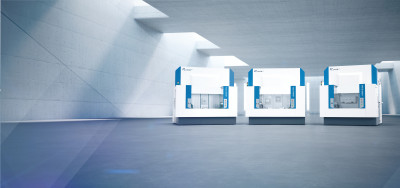

Maszyna czterowrzecionowa LiFLEX IV
Odkryj inne nasze czterowrzecionowe centra obróbcze.
