Capacités dimensionnelles

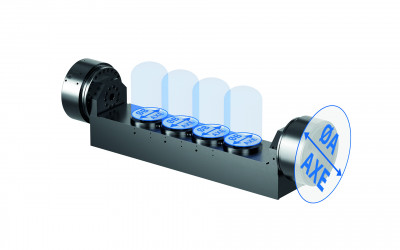

Courses de axes X / Y / Z et capacités dimensionelles
La LiFLEX IV 244 est la plus petite machine à quatre broches de la gamme. Grâce à la technologie i en option et
à l‘axe Z indépendant, elle permet d‘obtenir des tolérances minimales avec un rendement et une flexibilité élevés.
Avec un entraxe de 225 mm de Ø 765 mm (axe A) et Ø 224 mm (axe B), elle est conçue de manière optimale pour l‘usinage de petites pièces de haute précision.
Sa conception compacte réduit l‘encombrement tout en conservant des performances élevées.
LiFLEX IV 244
Options de chargement disponibles
La LiFLEX IV 244 est disponible en tant que machine à chargement direct ou avec un support pivotant double.
Données techniques
Comparaison de LiFLEX IV 244
Autres spécifications sur demande. Nous nous réservons le droit de procéder à des modifications techniques sans préavis.
| LiFLEX IV 244 | LiFLEX IV 355 | LiFLEX IV 366 | |
|---|---|---|---|
| Axes (* Tête pivotante) | 4 / 5 | 4 / 5 | 4 / 5 |
| Axes indépendants | |||
| Distance entre les broches | 225 mm | 300 mm | 375 mm |
| Couple de la broche (max.) | 100 Nm | 100 / 200 Nm | 100 / 200 Nm |
| Vitesse de rotation de la broche (max.) | 12000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm |
| Course de déplacement (X / Y / Z) | 225 / 470 / 420 mm | 300 / 500 / 500 mm | 375 / 660 / 650 mm |
| Broche (HSK) | 63 | 63 / 100 | 63 / 100 |
| Magasin d'outils | 80 / 120 | 72 / 156 | 72 / 156 |
| Chargement direct | X | X | X |
| Changeur de palettes | - | - | - |
| Supports pivotants doubles | X | X | X |
| Accélération (axes linéaires, max.) | 9 m/s² | 9 m/s² | 9 m/s² |
| Avance rapide (axes linéaires, max.) | 75 m/min | 75 m/min | 75 m/min |
| Capacité dimensionnelle (axe A / B) | 765 / 224 mm | 1000 / 299 mm | 1000 / 374 mm |
| Refroidissement du processus | sec, KSS, MMS | sec, KSS, MMS | sec, KSS, MMS |
