Obróbka 5-osiowa ze skokiem X do 3000 mm
Dzięki naszemu modułowemu zestawowi konstrukcyjnemu możemy dostosowywać i rozbudowywać nasze maszyny:
- Dodanie osi Z₂: Powiększa zakres roboczy o oś A.
- Rozbudowa o naszą innowacyjną technologię i³.
- Opcja I+I: Jednoczesna obróbka dwóch wrzecion na jednym elemencie, nawet przy użyciu wrzeciona obrotowego.
Wszechstronność GigaLine umożliwia wydajną i precyzyjną obróbkę, nawet złożonych elementów.
LiFLEX I+I z maksymalnie 7 osiami
Dwa różne zadania obróbcze w jednej maszynie
- Dwa wrzeciona
- Obróbka w 4, 5 lub 7 osiach
- Rozstaw wrzecion 600 - 2 500 mm
LiFLEX I z 4 lub 5 osiami
Zadanie obróbki na dużą skalę na jednej maszynie
- Jedno wrzeciono
- Obróbka w 4/5 osiach
- Skok X do 3000 mm
Body-In-White

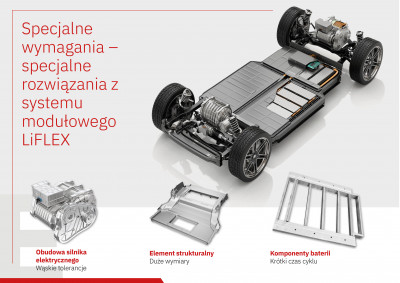

Trend w kierunku lekkich konstrukcji w produkcji karoserii dla nowoczesnych samochodów jest kontynuowany. Nasza LiFLEX GigaLine umożliwia kompletną obróbkę dużych komponentów w jednej operacji mocowania:
- Do siedmiu osi
- Rozmiary obrabianych elementów do 3000 mm
- Pojedyncze i podwójne wrzeciona na jednym obrabianym elemencie
- Kompletna obróbka "body-in-white
Odkryj najważniejsze cechy naszej linii GigaLine do precyzyjnej i wydajnej obróbki skrawaniem.
LiFLEX GigaLine
LiFLEX I 17136
Przesuw roboczy 1700 / 1300 / 650 mm w X / Y / Z
LiFLEX I 20136
Przesuw roboczy 2000 / 1300 / 650 mm w X / Y / Z
LiFLEX I 30166
Przesuw roboczy 3000 / 1600 / 600 mm w X / Y / Z
LiFLEX I+I
Jednoczesna obróbka: 2 niezależne wrzeciona
LiFLEX GigaLine w porównaniu
| LiFLEX I 755 | LiFLEX I 1276 | LiFLEX I 12126 | LiFLEX I 12126 HD | LiFLEX II 344 | LiFLEX II 444 | LiFLEX II 655 | LiFLEX II 766 | LiFLEX II 776 | LiFLEX II 1076 | LiFLEX II 1276 | LiFLEX II 1576 | LiFLEX IV 244 | LiFLEX IV 366 | LiFLEX IV 366 | LiFLEX I 17136 | LiFLEX I 20136 | LiFLEX I 30166 | LiFLEX I+I | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Osie | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 | 4 | 5* |
| Niezależne osie | - | - | - | - | / | / | - | ||||||||||||
| Dodatkowa oś Z₂ (opcjonalnie) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | X | X | X | X |
| Odległość wrzeciona | - | - | - | - | 320 mm | 400 / 450 mm | 600 mm | 750 mm | 750 mm | 1000 mm | 1200 mm | 1500 mm | 225 mm | 300 mm | 375 mm | - | - | - | 703-1700 mm |
| Moment obrotowy wrzeciona (maks.) | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 73 / 85 Nm | 100 / 200 / 500 Nm | 100 / 200 Nm | 100 / 200 / 500 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 85 Nm | 100 / 200 Nm | 100 / 200 Nm | 85 Nm | 100 Nm | 100 Nm | 85 Nm |
| Prędkość wrzeciona (maks.) | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 - 20000 rpm | 6000 - 16000 rpm | 8000 - 16000 rpm | 6000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm | 12000 - 16000 rpm |
| Ścieżki ruchu (X / Y / Z) | 750 / 550 / 500 mm | 1250 / 700 / 650 mm | 1250 / 1250 / 650 mm | 1250 / 1250 / 650 mm | 320 / 400 / 400 mm | 450 / 500 / 420 mm | 600 / 550 / 500 mm | 750 / 660 / 650 mm | 750 / 700 / 650 mm | 1000 / 700 / 650 mm | 1200 / 700 / 650 mm | 1500 / 700 / 650 mm | 225 / 470 / 420 mm | 300 / 500 / 500 mm | 375 / 660 / 650 mm | 1700 / 1300 / 650 mm | 2000 / 1300 / 650 mm | 3000 / 1600 / 600 mm | xx / xx / xx mm |
| Wrzeciono (HSK) | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 | 63 / 100 | 63 / 100 | 63 | 63 | 63 | 63 |
| Magazyn narzędziowy | 30 / 60 / 96 / 120 / 160 / 176 - Rozszerzenia na życzenie | 30 / 60 / 96 / 120 / 160 / 176 - Rozszerzenia na życzenie | 30 / 60 / 96 / 120 / 160 / 176 - Rozszerzenia na życzenie | 30 / 60 / 96 / 120 / 160 / 176 - Rozszerzenia na życzenie | 64 / 96 / 192 | 60 / 120 / 160 | 60 / 120 / 168 | 60 / 98 / 168 | 60 / 96 / 120 / 140 | 63 / 126 / 168 | 60 / 120 / 144 | 65 / 130 | 80 / 160 | 72 / 144 | 72 / 144 | 30 / 60 / 96 / 120 / 160 / 176 (rozszerzenie na żądanie) | 30 / 60 / 96 / 120 / 160 / 176 (rozszerzenie na żądanie) | 30 / 60 / 96 / 120 / 160 / 176 (rozszerzenie na żądanie) | 30 / 60 / 96 / 120 / 160 / 176 (rozszerzenie na żądanie) |
| Bezpośrednie ładowanie | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X |
| Zmieniarka palet | X | X | X | X | X | X | X | X | X | X | X | X | - | - | - | - | - | - | - |
| Podwójna belka obrotowa | X | - | - | - | X | X | X | X | X | - | - | - | X | X | X | - | - | - | - |
| Przyspieszenie (osie liniowe, maks.) | 12 m/s² | 12 m/s² | 9 m/s² | 15 m/s² | 12 m/s² | 9 m/s² | 12 m/s² | 9 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 9 m/s² | 9 m/s² | 9 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | xx m/s² |
| Szybki przesuw (osie liniowe, maks.) | 80 m/min | 80 m/min | 140 m/min | 150 m/min | 80 m/min | 90 m/min | 80 m/min | 90 m/min | 80 m/min | 80 m/min | 80 m/min | 80 m/min | 75 m/min | 75 m/min | 75 m/min | 100 m/min | 100 m/min | 100 m/min | xx m/min |
| Kostki interferencyjne (oś A / B) | 700 / 700 mm | 1600 / 1600 mm | 1600 / 1600 mm | 1600 / 1600 mm | 600 / 319 mm | 765 / 449 mm | 1000 / 599 mm | 1200 / 749 mm | 1200 / 749 mm | 1600 / 999 mm | 1600 / 1199 mm | 1600 / 1499 mm | 600 / 224 mm | 1000 / 299 mm | 1000 / 374 mm | 2300 / 1850 mm | 2300 / - mm | 2300 / - mm | xx / xx mm |
| Chłodzenie procesowe | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS | suchy, KSS, MMS |
Odkryj inne serie z rodziny LiFLEX.
Oprócz LiFLEX GigaLine z dużymi i specjalnymi maszynami, rodzina LiFLEX obejmuje również maszyny jednowrzecionowe, dwuwrzecionowe i czterowrzecionowe o stosunkowo krótszych odległościach przesuwu. Dowiedz się więcej o naszej serii LiFLEX.
