5-Achs-Bearbeitung mit bis zu 3.000 mm X-Hub
Dank unseres modularen Baukastens können wir unsere Maschinen anpassen und erweitern:
• Hinzufügen einer Z₂-Achse: Vergrößert den Störkubus um die A-Achse.
• Aufrüstung mit unserer innovativen i³-Technologie.
• I+I-Option: Simultane Bearbeitung mit zwei Spindeln an einem Bauteil, sogar unter Einsatz einer Schwenkspindel.
Die Vielseitigkeit der GigaLine ermöglicht eine effiziente und präzise Bearbeitung selbst bei komplexen Bauteilen.
LiFLEX I+I mit bis zu 7 Achsen
Zwei unterschiedliche Bearbeitungsaufgaben in einer Maschine
• Zwei Spindeln
• Bearbeitung mit 4, 5 oder 7 Achsen
• Spindelabstand 600 – 2.500 mm
LiFLEX I mit 4 oder 5 Achsen
Eine großdimensionale Bearbeitungsaufgabe in einer Maschine
• Eine Spindel
• 4-/5-Achs-Bearbeitung
• Bis 3.000 mm X-Hub
Body-In-White
Der Trend zum Leichtbau bei der Herstellung von Karosserien für moderne Automobile setzt sich fort. Unsere LiFLEX GigaLine ermöglicht die Komplettbearbeitung großer Bauteile in nur einer Aufspannung:
• Bis zu sieben Achsen
• Werkstückgrößen bis 3.000 mm
• Ein- und doppelspindlig an einem Werkstück
• Body-In-White-Komplettbearbeitung
Entdecken Sie die Highlights unserer GigaLine für präzise und effiziente Bearbeitungsaufgaben.
LiFLEX GigaLine
LiFLEX I 17136
Verfahrwege von 1700 / 1300 / 650 mm in X / Y / Z
LiFLEX I 20136
Verfahrwege von 2000 / 1300 / 650 mm in X / Y / Z
LiFLEX I 30166
Verfahrwege von 3000 / 1600 / 650 mm in X / Y / Z
LiFLEX I+I
Simultane Bearbeitung: 2 voneinander unabhängige Spindeln
LiFLEX GigaLine im Vergleich
| LiFLEX I 755 | LiFLEX I 1276 | LiFLEX I 12126 | LiFLEX I 12126 HD | LiFLEX II 344 | LiFLEX II 444 | LiFLEX II 655 | LiFLEX II 766 | LiFLEX II 776 | LiFLEX II 1076 | LiFLEX II 1276 | LiFLEX II 1576 | LiFLEX IV 244 | LiFLEX IV 355 | LiFLEX IV 366 | LiFLEX I 17136 | LiFLEX I 20136 | LiFLEX I 30166 | LiFLEX I+I | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ejes | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 | 4 | 4 |
| Ejes independientes | - | - | - | - | / | / | |||||||||||||
| Eje Z₂ adicional (opcional) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | X | X | X | X |
| Distancia entre ejes | - | - | - | - | 320 mm | 400 / 450 mm | 600 mm | 750 mm | 750 mm | 1050 mm | 1200 mm | 1500 mm | 225 mm | 300 mm | 375 mm | - | - | - | 1500 mm |
| Par del husillo (máx.) | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 73 / 85 Nm | 100 / 200 / 500 Nm | 100 / 200 / 350 Nm | 100 / 200 / 500 Nm | 100 / 200 / 350 Nm | 100 / 200 Nm | 100 / 200 / 350 / 500 Nm | 100 / 200 Nm | 100 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 Nm | 100 Nm | 100 Nm | 100 Nm |
| Velocidad del cabezal (máx.) | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 - 20000 rpm | 6000 - 16000 rpm | 8000 - 16000 rpm | 6000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 - 30000 rpm | 12000 - 30000 rpm | 12000 - 30000 rpm | 12000 - 16000 rpm |
| Trayectorias (X / Y / Z) | 750 / 550 / 500 mm | 1250 / 700 / 650 mm | 1250 / 1250 / 650 mm | 1250 / 1250 / 650 mm | 320 / 400 / 400 mm | 450 / 500 / 420 mm | 600 / 550 / 550 mm | 750 / 660 / 650 mm | 750 / 700 / 650 mm | 1049 / 700 / 650 mm | 1200 / 700 / 650 mm | 1500 / 700 / 650 mm | 225 / 470 / 420 mm | 300 / 500 / 500 mm | 375 / 660 / 650 mm | 1700 / 1300 / 650 mm | 2000 / 1300 / 650 mm | 3000 / 1600 / 650 mm | 1.500 / 1.600 / 500 mm |
| Husillo (HSK) | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 | 63 / 100 | 63 / 100 | 63 | 63 | 63 | 63 |
| Revista de herramientas | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 64 / 96 / 192 | 60 / 120 / 160 | 60 / 120 / 168 | 60 / 98 / 120 | 60 / 96 / 120 / 168 | 70 / 140 | 60 / 120 / 144 | 60 / 120 | 80 / 120 | 72 / 156 | 72 / 156 | 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) | 60 / 96 / 120 / 160 / 176 (Erweiterung auf Anfrage) |
| Carga directa | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X |
| Cambiador de palets | X | X | X | X | X | X | X | X | X | X | X | X | - | - | - | - | - | - | - |
| Doble viga giratoria | X | - | - | - | X | X | X | X | X | - | - | - | X | X | X | - | - | - | - |
| Aceleración (ejes lineales, máx.) | 12 m/s² | 12 m/s² | 9 m/s² | 15 m/s² | 12 m/s² | 9 m/s² | 12 m/s² | 9 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 9 m/s² | 9 m/s² | 9 m/s² | 12 m/s² | 12 m/s² | 12 m/s² | 10 m/s² |
| Avance rápido (ejes lineales, máx.) | 80 m/min | 80 m/min | 140 m/min | 150 m/min | 80 m/min | 90 m/min | 80 m/min | 90 m/min | 80 m/min | 80 m/min | 80 m/min | 80 m/min | 75 m/min | 75 m/min | 75 m/min | 100 m/min | 100 m/min | 100 m/min | 100 m/min |
| Cubos de interferencia (eje A / B) | 700 / 700 mm | 1600 / 1600 mm | 1600 / 1600 mm | 1600 / 1600 mm | 600 / 319 (DL/PC) 400 / 319 (DT) mm | 765 / 449 (DL/PC) 600 / 449 (DT) mm | 1000 / 599 (DL/PC) 750 / 599 (DT) mm | 1200 / 749 mm | 1200 / 749 mm | 1600 / 1049 mm | 1600 / 1199 mm | 1600 / 1499 mm | 765 / 224 mm | 1000 / 299 mm | 1000 / 374 mm | 1.750 (2.200 mit Z2) / 1.750 mm | 2300 / - mm | 2300 / - mm | 1.800 / 3.000 mm |
| Refrigeración del proceso | seco, KSS, MMS | seco, KSS, MMS | seco, KSS, MMS | seco, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS |

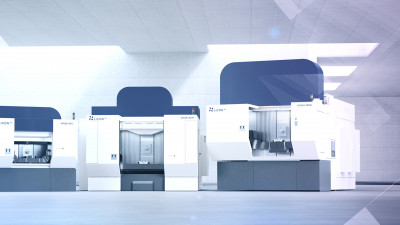

Entdecken Sie die anderen Baureihen der LiFLEX Familie.
Neben der LiFLEX GigaLine mit Groß- und Sondermaschinen zählen auch Einspindler, Doppelspindler und Vierspindler mit vergleichweise kleineren Verfahrwegen zur LiFLEX Familie. Erfahren Sie mehr über unsere LiFLEX Baureihen.
