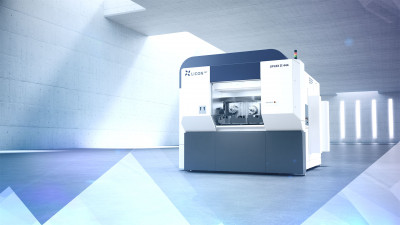

LiFLEX II 444 im LiCON Innovation Center
Bimandrino LiFLEX II

LiFLEX II 444

Scoprite i centri di lavori bimandrino orizzontali LiFLEX II 444 a 5 assi.

A colpo d'occhio

IL LiFLEX II 444

Configurazione a 4 e 5 assi
Accelerazione 9 m/s²
Rapido 90 m/min
Processo: secco, emulsione, minimale
Disponibile con tecnologia i
Volteggi

Corse e volteggi

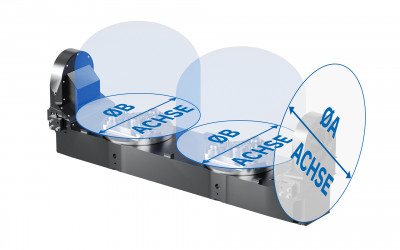

Grafik der Kubatur der LiFLEX II Doppelspindler

Il LiFLEX II 444 ha le corse di 450 / 500 / 420 mm in X / Y / Z e i volteggi di 765 mm su asse A e 449 mm su asse B.

LiFLEX II 444

Tipi di carico disponibili

Il centro LiFLEX II 444 é disponibile con il carico diretto, il cambio pallet ed il doppio scambiatore rotante.

LiCON Beladeoption Direktbeladung LiCON Beladeoption Palettenwechsler LiCON Beladeoption Doppelschwenkträger

Il carico diretto é adatto a processi con breve tempo di carico e scarico in relazione al tempo di lavorazione.

Il cambio pallet é adatto a processi con breve tempo di lavorazione frequenti ri-attrezzaggi.

Adatto a processi con breve tempo di lavorazione e saltuari ri-attrezzaggi.

Dati tecnici

Confronto LiFLEX II 444

Ulteriori specifiche a richiesta. Ci riserviamo il diritto di apportare modifiche tecniche senza preavviso.

LiFLEX II 444 LiFLEX II 655 LiFLEX II 766 LiFLEX II 776 LiFLEX II 1076 LiFLEX II 1276 LiFLEX II 1576
Assi (* Teste tiltanti) 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5 4 / 5
Assi indipendenti /
Asse addizionale Z₂ (opzionale) - - - - - - -
Distanza mandrini 400 / 450 mm 600 mm 750 mm 750 mm 1050 mm 1200 mm 1500 mm
Coppia mandrino (max.) 100 / 200 / 500 Nm 100 / 200 / 168 Nm 100 / 200 / 500 Nm 100 / 200 Nm 100 / 200 Nm 100 / 200 Nm 100 / 200 Nm
Giri mandrino (max.) 6000 - 16000 rpm 8000 - 16000 rpm 6000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm 8000 - 16000 rpm
Corse (X / Y / Z) 450 / 500 / 420 mm 600 / 550 / 500 mm 750 / 660 / 650 mm 750 / 700 / 650 mm 1050 / 700 / 650 mm 1200 / 700 / 650 mm 1500 / 700 / 650 mm
Mandrino (HSK) 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100 63 / 100
Magazzino utensili 60 / 120 / 160 60 / 120 60 / 98 / 168 60 / 96 / 120 / 140 63 / 126 / 168 60 / 120 / 144 65 / 130
Carico diretto X X X X X X X
Cambio pallet X X X X X X X
Caricatore girevole X X X X - - -
Accelerazione (assi lineari, max.) 9 m/s² 12 m/s² 9 m/s² 12 m/s² 12 m/s² 12 m/s² 12 m/s²
Rapidi (assi lineari, max.) 90 m/min 80 m/min 90 m/min 80 m/min 80 m/min 80 m/min 80 m/min
Volteggi (assi A / B) 765 / 449 mm 1000 / 599 mm 1200 / 749 mm 1200 / 749 mm 1600 / 1049 mm 1600 / 1199 mm 1600 / 1499 mm
Lubrorefrigerazione secco, emulsione, minimale secco, emulsione, minimale secco, emulsione, minimale secco, emulsione, minimale secco, emulsione, minimale secco, emulsione, minimale secco, emulsione, minimale
