Capacités dimensionnelles

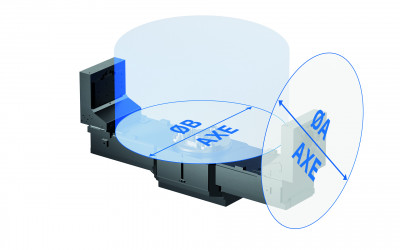

Courses de axes X / Y / Z et capacités dimensionelles
La LiFLEX I 17136 dispose de courses de 1700 / 1300 / 650 mm en X / Y / Z ainsi que d'un cube perturbateur de 2300 mm sur l'axe A et de 1850 mm sur l'axe B.
Options de chargement
Options de chargement disponibles
La LiFLEX I 17136 est disponible en tant que machine à chargement direct.
Données techniques
LiFLEX I 17136 en comparaison
Autres spécifications sur demande. Nous nous réservons le droit de procéder à des modifications techniques sans préavis.
| LiFLEX I 17136 | LiFLEX I 755 | LiFLEX I 1276 | LiFLEX I 12126 | LiFLEX I 12126 HD | LiFLEX I 20136 | |
|---|---|---|---|---|---|---|
| Axes | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 |
| Axes indépendants | - | - | - | - | - | - |
| Axe Z₂ supplémentaire (en option) | X | - | - | - | - | X |
| Distance entre les broches | - | - | - | - | - | - |
| Couple de la broche (max.) | 100 Nm | 100 / 200 Nm | 100 / 200 / 350 Nm | 100 / 200 / 350 Nm | 100 / 200 / 350 / 500 Nm | 100 Nm |
| Vitesse de rotation de la broche (max.) | 12000 - 30000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 - 30000 rpm |
| Course de déplacement (X / Y / Z) | 1700 / 1300 / 650 mm | 750 / 550 / 550 mm | 1250 / 700 / 650 mm | 1250 / 1250 / 650 mm | 1250 / 1250 / 650 mm | 2000 / 1300 / 650 mm |
| Broche (HSK) | 63 | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 |
| Magasin d'outils | 60 / 96 / 120 / 160 / 176 - Extensions sur demande | 60 / 96 / 120 / 160 / 176 - Extensions sur demande | 60 / 96 / 120 / 160 / 176 - Extensions sur demande | 60 / 96 / 120 / 160 / 176 - Extensions sur demande | 60 / 96 / 120 / 160 / 176 - Extensions sur demande | 60 / 96 / 120 / 160 / 176 - Extensions sur demande |
| Chargement direct | X | X | X | X | X | X |
| Changeur de palettes | - | X | X | - | - | - |
| Supports pivotants doubles | - | X | - | - | - | - |
| Accélération (axes linéaires, max.) | 12 m/s² | 12 m/s² | 12 m/s² | 9 m/s² | 15 m/s² | 12 m/s² |
| Avance rapide (axes linéaires, max.) | 100 m/min | 80 m/min | 80 m/min | 140 m/min | 150 m/min | 100 m/min |
| Capacité dimensionnelle (axe A / B) | 1750 (2200 avec Z₂) / 1750 mm | 1000 / 800 (DL, PC) 700 / 700 (DT) mm | 1600 / 1600 mm | 1600 / 1600 mm | 1600 / 1600 mm | 2300 / - mm |
| Refroidissement du processus | sec, KSS, MMS | sec, KSS, MMS | sec, KSS, MMS | sec, KSS, MMS | sec, KSS, MMS | sec, KSS, MMS |
