Cubatures

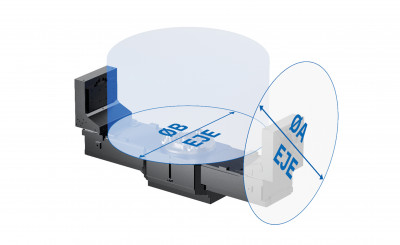

Trayectorias y cubos interferentes
La LiFLEX I 1276 tiene recorridos de 1250 / 700 / 650 mm en X / Y / Z y un cubo de interferencia de 1600 mm en el eje A y 1600 mm en el eje B.
Opciones de carga
Opciones de carga disponibles
La LiFLEX I 1276 está disponible como máquina de carga directa o con cambiador de palets.
Datos técnicos
LiFLEX I 1276 en comparación
Otras especificaciones a petición. Nos reservamos el derecho a realizar modificaciones técnicas sin previo aviso.
| LiFLEX I 1276 | LiFLEX I 755 | LiFLEX I 12126 | LiFLEX I 12126 HD | LiFLEX I 17136 | LiFLEX I 20136 | |
|---|---|---|---|---|---|---|
| Ejes | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 | 4 |
| Ejes independientes | - | - | - | - | - | - |
| Eje Z₂ adicional (opcional) | - | - | - | - | X | X |
| Distancia entre ejes | - | - | - | - | - | - |
| Par del husillo (máx.) | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 Nm | 100 Nm |
| Velocidad del cabezal (máx.) | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 12000 - 30000 rpm | 12000 - 30000 rpm |
| Trayectorias (X / Y / Z) | 1250 / 700 / 650 mm | 750 / 550 / 500 mm | 1250 / 1250 / 650 mm | 1250 / 1250 / 650 mm | 1700 / 1300 / 650 mm | 2000 / 1300 / 650 mm |
| Husillo (HSK) | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 | 63 | 63 |
| Revista de herramientas | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage | 60 / 96 / 120 / 160 / 176 – Erweiterungen auf Anfrage |
| Carga directa | X | X | X | X | X | X |
| Cambiador de palets | X | X | X | X | - | - |
| Doble viga giratoria | - | X | - | - | - | - |
| Aceleración (ejes lineales, máx.) | 12 m/s² | 12 m/s² | 9 m/s² | 15 m/s² | 12 m/s² | 12 m/s² |
| Avance rápido (ejes lineales, máx.) | 80 m/min | 80 m/min | 140 m/min | 150 m/min | 100 m/min | 100 m/min |
| Cubos de interferencia (eje A / B) | 1600 / 1600 mm | 700 / 700 mm | 1600 / 1600 mm | 1600 / 1600 mm | 1750 (2200 mit Z₂) / 1750 mm | 2300 / - mm |
| Refrigeración del proceso | seco, KSS, MMS | seco, KSS, MMS | seco, KSS, MMS | seco, KSS, MMS | trocken, KSS, MMS | trocken, KSS, MMS |
