Cubatures

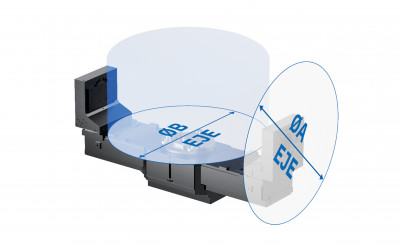

Trayectorias y cubos interferentes
La LiFLEX I 755 tiene recorridos de 750 / 550 / 500 mm en X / Y / Z, así como un cubo de interferencia de 765 mm en el eje A y 700 mm en el eje B.
LiFLEX I 755
Opciones de carga disponibles
La LiFLEX I 755 está disponible como máquina de carga directa con cambiador de palets o con carro giratorio doble.
Datos técnicos
LiFLEX I 755 en comparación
Otras especificaciones a petición. Nos reservamos el derecho a realizar modificaciones técnicas sin previo aviso.
| LiFLEX I 755 | LiFLEX I 1276 | LiFLEX I 12126 | LiFLEX I 12126 HD | |
|---|---|---|---|---|
| Ejes | 4 / 5 | 4 / 5 | 4 / 5 | 4 / 5 |
| Ejes independientes | - | - | - | - |
| Eje Z₂ adicional (opcional) | - | - | - | - |
| Distancia entre ejes | - | - | - | - |
| Par del husillo (máx.) | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm | 100 / 200 Nm |
| Velocidad del cabezal (máx.) | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm | 8000 - 16000 rpm |
| Trayectorias (X / Y / Z) | 750 / 550 / 500 mm | 1250 / 700 / 650 mm | 1250 / 1250 / 650 mm | 1250 / 1250 / 650 mm |
| Husillo (HSK) | 63 / 100 | 63 / 100 | 63 / 100 | 63 / 100 |
| Revista de herramientas | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición | 30 / 60 / 96 / 120 / 160 / 176 - Ampliaciones a petición |
| Carga directa | X | X | X | X |
| Cambiador de palets | X | X | X | X |
| Doble viga giratoria | X | - | - | - |
| Aceleración (ejes lineales, máx.) | 12 m/s² | 12 m/s² | 9 m/s² | 15 m/s² |
| Avance rápido (ejes lineales, máx.) | 80 m/min | 80 m/min | 140 m/min | 150 m/min |
| Cubos de interferencia (eje A / B) | 700 / 700 mm | 1600 / 1600 mm | 1600 / 1600 mm | 1600 / 1600 mm |
| Refrigeración del proceso | seco, KSS, MMS | seco, KSS, MMS | seco, KSS, MMS | seco, KSS, MMS |
